Descrição

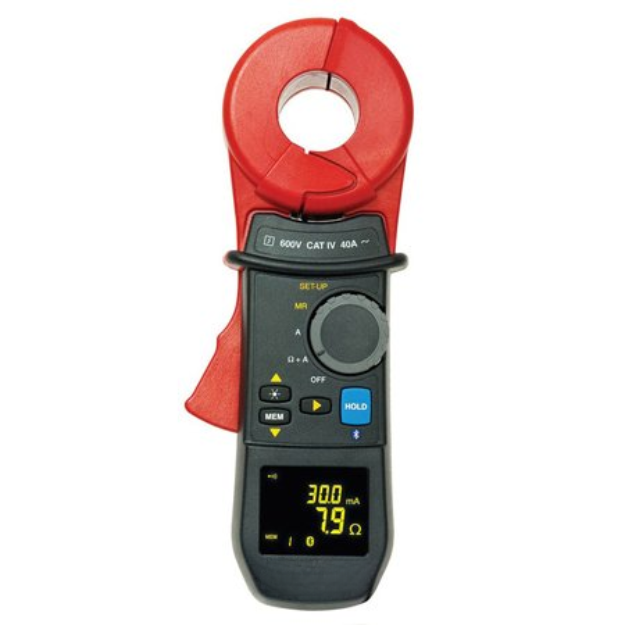

O alicate terrômetro PY5254 da PYROMED® é um instrumento profissional projetado para medir a resistência de sistemas de aterramento. Ele é equipado com uma ampla gama de recursos que o tornam ideal para esta aplicação, incluindo:
– Medição de resistência de aterramento de 0,01 a 1000 ohms
– Medição de corrente de fuga
– Medição de corrente do neutro no aterramento
– Função Data Hold
– Função Memória
– Auto Power Off
– Indicador de Bateria fraca
– Alarme de Corrente e Tensão excessiva
Informações Técnicas
Resistência de laço de terra
Resistência de terra: Auto-escala 1Ω a 199Ω
Faixa de medição: 0,010 a 0,099Ω
Resolução: 0,001Ω
Exatidão*: ±1,5%vm ± 0,01Ω
Faixa de medição: 0,10 a 0,99Ω
Resolução: 0,01Ω
Exatidão*: ±1,5%vm ± 0,01Ω
Faixa de medição: 1,0 a 49,9Ω
Resolução: 0,1Ω
Exatidão*: ±(1,5%vm ± 0,1Ω)
Faixa de medição: 50,0 a 99,5Ω
Resolução: 0,5Ω
Exatidão*: ±2%vm ± 0,5Ω
Faixa de medição: 100 a 199Ω
Resolução: 1Ω
Exatidão*: ±(3%vm ± 1Ω)
Faixa de medição: 200 a 395Ω
Resolução: 5Ω
Exatidão*: ±(5%vm ± 5Ω)
Faixa de medição: 400 a 590Ω
Resolução: 10Ω
Exatidão*: ±(10%vm ± 10Ω)
Faixa de medição: 600 a 1.150Ω
Resolução: 50Ω
Exatidão*: Aproximadamente 20%
Faixa de medição: 1.200 a 1.500Ω
Resolução: 50Ω
Exatidão*: Aproximadamente 25%
Corrente de fuga ou de neutro
Medição de corrente: Auto-escala 1mA a 40Arms
Faixa de medição: 1,000 a 2,990mA
Resolução: 1μA
Exatidão*: ±2% ± 50μA
Faixa de medição: 1,000 a 2,990 mA / 3,00 a 9,99 mA
Resolução: 10μA
Exatidão*: ±2% ± 50μA
Faixa de medição: 10,00 a 29,90 mA / 30,0 a 99,9 mA
Resolução: 100μA
Exatidão*: ±2% ± 100μA
Faixa de medição: 100,0 a 299,0 mA / 0,300 a 0,999 A
Resolução: 1mA
Exatidão*: ±2% ± 1mA
Faixa de medição: 1,000 a 2,990 A / 3,00 a 39,99 A
Resolução: 10mA
Exatidão*: ±2% ± 10mA
vm = Valor medido
* % da leitura
Frequência de medição de resistência: 2083 Hz.
Frequência de medição de corrente: 47 a 800 Hz.
Medição de loop de impedância: 10 a 100 μH / 100 a 500 μH
Sobrecarga de corrente: É exibido a mensagem OL acima de 39,99 Arms.
Seleção de frequência: 50, 60, 128 ou 2083 Hz para o cálculo de impedância.
Material da caixa: Lexan® 920A (UL94V2), ou equivalente.
Material de cobertura da garra: Lexan®, com 10% de carga de fibra de vidro (UL94V0), ou equivalente.
Garra de medição: Abertura de 1,38 pol (35 mm) máx.
Interface: Bluetooth.
Temperatura de operação: -20°C a 55°C.
Umidade: 10 a 90% RH @ -10°C a 40°C, 75% RH @ 55°C.
Alimentação: 4 baterias alcalinas de 1,5 V LR6 (AA) ou 4 baterias NiMH. Vida útil da bateria típica: 12 horas, ou aprox. 1.440 medições de 30 segundos aprox.
Visor OLED: Display grafico de 152 segmentos.
Segurança: Segurança elétrica de acordo com EN 61010-1 (Ed. 2 de 2001) / Isolamento Duplo
Tensão de trabalho: Em conformidade com as normas EN 61010-1, EN 61010-2-030 e EN 61010-2-032 para tensões de 600 V na Categoria IV a uma altitude de menos de 2000 m com um grau de poluição de no máximo 2.
Meio-ambiente: IP40 (Índice de Proteção)
Teste de queda (1 m): IEC-61010-1 .
Máxima sobrecarga admissível de corrente: 100 A contínuo, 200 A (< 5s) 50/60 Hz.
Compatibilidade eletromagnética: Este instrumento é compatível com a norma IEC-61326-1.
Dimensões: 262 x 95 x 55 mm.
Peso: 0,935 kg. (c/ baterias);
